CONVERTISSEUR SFP HDMI/DVI-A-SDI (emSFP)

OBSOLETE041

Convertisseur de SDI à HDMI/DVI video SFP (emSFP), transmetteur simple, courte portée, MSA, Type D captif

Le convertisseur EB34TD1T-SM est un convertisseur électrique qui reçoit un signal SDI et qui le converti en signal HDMI ou DVI sans ajustement de la taille donc sans artéfact. Le module permet également de transférer les 8 canaux audios PCM vers la sortie HDMI. Ce vidéo SFP est conçu pour convertir 3G/HD/SDI-SDI vers du HDMI 1.4 ou du DVI 1.0.

  • Supporte les formats vidéo suivants : ST-424/ST-292/ST-259
  • 525, 625, 720p, 1080i (50/59.94/60Hz), 1080p(23.98/24/25/29.94/30/50/59.94/60Hz) HDMI/DVI input: 24 bit (3x8 bits)
  • Supporte le RGB 4:4:4, YCbCr 4:2:2, YCbCr 4:4:4 RGB (100%/SMPTE)
  • Réinsert les 8 canaux audios (PCM)
  • Connecteur HDMI 1.4 Type D
  • Cable HDMI Type D plug avec retenu (optionel)
  • Control via le port série inclus : Analyse du Voltage & temperature du Module
  • Branchement et extraction à chaud
  • Température d’opération entre 0C et 70C, contactez Embrionix pour la version industriel (-40C à 85C)
  • Alimentation unique de +3.3V
  • Dimension : 58.5mm x 13.4mm x 8.6mm boitier SFP/SFP+
  • Permet une haute densité de connexion et une plateforme versatile pour les besoins futurs
  • Supporte les signaux vidéos pathologiques
  • Régénération optimale du signal
  • Mesure et analyse des signaux internes par le lien de communication série
  • Budget optique supérieur à la norme ST-297
  • Couplage optique haute performance (fiber stub) et plus bas taux de défectuosités dans le marché
  • EB34TD1T-SM
  • EB00CC04-02C
  • EB00CC05-02C
  • EB00CE04-15C
  • EB00CE04-25C-NL

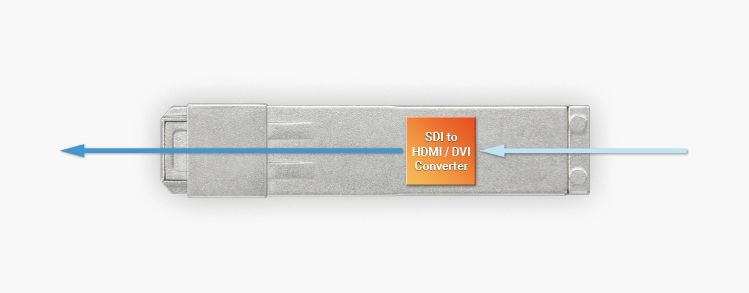

DIAGRAMME

OBSOLETE041 Block Diagram
