CONVERTISSEUR SFP CVBS-A-SDI (emSFP)

OBSOLETE043

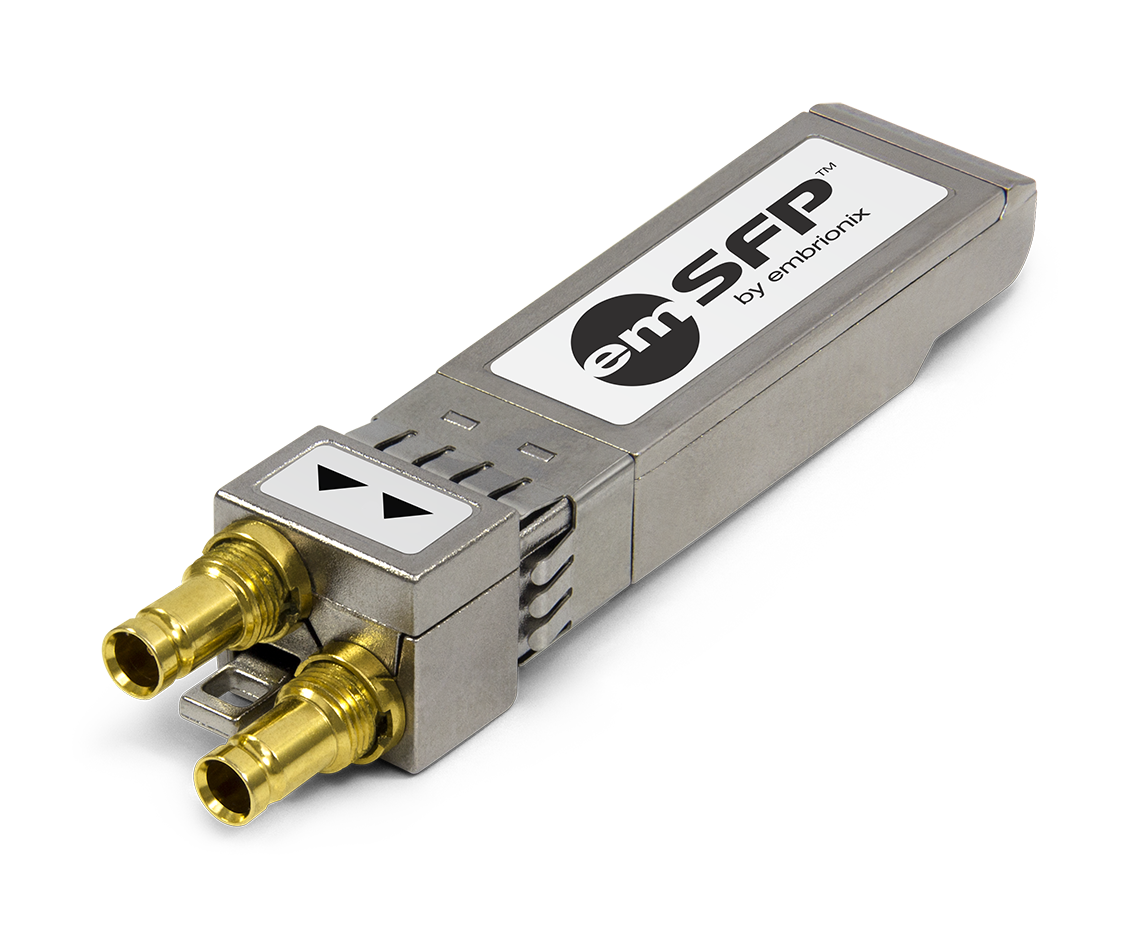

Convertisseur de SDI à CVBS video SFP (emSFP), transmetteur double, courte portée, non-MSA, DIN 1.0/2.3

Le vidéo SFP EB30CS2T-AN est un convertisseur SDI vers NTSC/PAL. Le module vidéo SFP est conçu pour convertir le signal SD-SDI en signal composite (NTSC/PAL) Le module possède des connecteurs coaxiaux 75Ω via les connecteurs HD-BNC.. Ce vidéo SFP contient 2 convertisseurs indépendants, qui sont conçu pour supporter les signaux stressants.

  • Compatible avec le SMPTE 259M-C
  • Connecteurs DIN 1.0/2.3 (75Ω)
  • Supporte les formats suivants:
  • NTSC M, NTSC J, NTSC 4.43
  • PAL B/G/H/I/D, PAL M, PAL N, PAL 60
  • Encodeur : SD-SDI vers Composite (10-bit)
  • Échantillonnage 4x (54Mhz)
  • Générateur de patron
  • Contrôle par port série :
  • Analyse de voltage & Température
  • Information du module
  • Ajustement des paramètres et lecture des statuts
  • Consommation moyenne 1027mW
  • Alimentation unique : +3.3V
  • Dimension : 58.5mm x 13.4mm x 8.6mm SFP Package
  • Haute densité, 2 convertisseurs composite indépendants
  • Supporte les anciens signaux analogiques avec une cage SFP vidéo. Les convertisseurs supportent les signaux pathologiques et la regénération des signaux rend la sortie dans les spécifications SMPTE. Le module exécute le monitoring par le port série.
  • EB30CS2T-AN
  • EB00CA01-03A
  • EB00CB01-24A
  • EB00MC01-001
  • em2x2

DIAGRAMME

OBSOLETE043 Block Diagram
