CONVERTISSEUR SFP CVBS-A-SDI (emSFP)

OBSOLETE045

Convertisseur de SDI à CVBS video SFP (emSFP), transceiver, courte portée, non-MSA, DIN 1.0/2.3

Le vidéo SFP EB30CSRT-AN est un convertisseur NTSC/PAL vers SDI. Le module convertisseur possède deux convertisseurs. Le premier est conçu pour convertir le signal composite (NTSC/PAL) en signal SD-SDI. Le second est conçu pour convertir le signal SD-SDI en signal composite (NTSC/PAL). Le module possède des connecteurs coaxiaux 75Ω via les connecteurs DIN1.0/2.3. Ce vidéo SFP contient 2 convertisseurs indépendants, qui sont conçus pour supporter les signaux stressants.

  • Compatible avec le SMPTE 259M-C
  • Connecteurs DIN 1.0/2.3 (75Ω)
  • Supporte les formats suivants:
  • NTSC M, NTSC J, NTSC 4.43
  • PAL B/G/H/I/D, PAL M, PAL N, PAL 60
  • Décodeur : Composite (10-bit) vers SD-SDI
  • Encodeur : SD-SDI vers Composite (10-bit)
  • Échantillonnage 4x (54Mhz)
  • Générateur de patron
  • Contrôle par port série :
  • Analyse de voltage & Température
  • Information du module
  • Ajustement des paramètres et lecture des statuts
  • Consommation moyenne 1027mW
  • Alimentation unique : +3.3V
  • Dimension : 58.5mm x 13.4mm x 8.6mm SFP Package
  • Haute densité, 2 convertisseurs composite indépendants
  • Supporte les anciens signaux analogiques avec une cage SFP vidéo. Les convertisseurs supportent les signaux pathologiques et la regénération des signaux rend la sortie dans les spécifications SMPTE. Le module exécute le monitoring par le port série.
  • EB30CSRT-AN
  • EB00CA01-03A
  • EB00CB01-24A
  • EB00MC01-001
  • em2x2

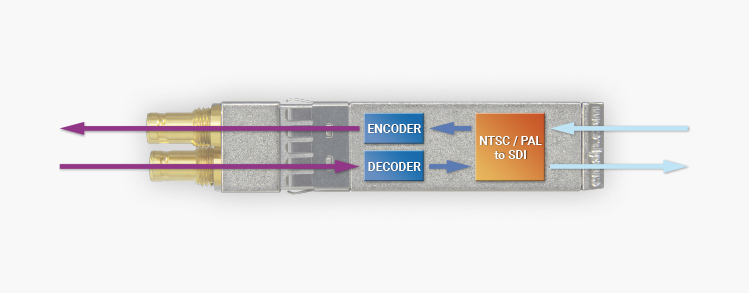

DIAGRAMME

OBSOLETE045 Block Diagram
