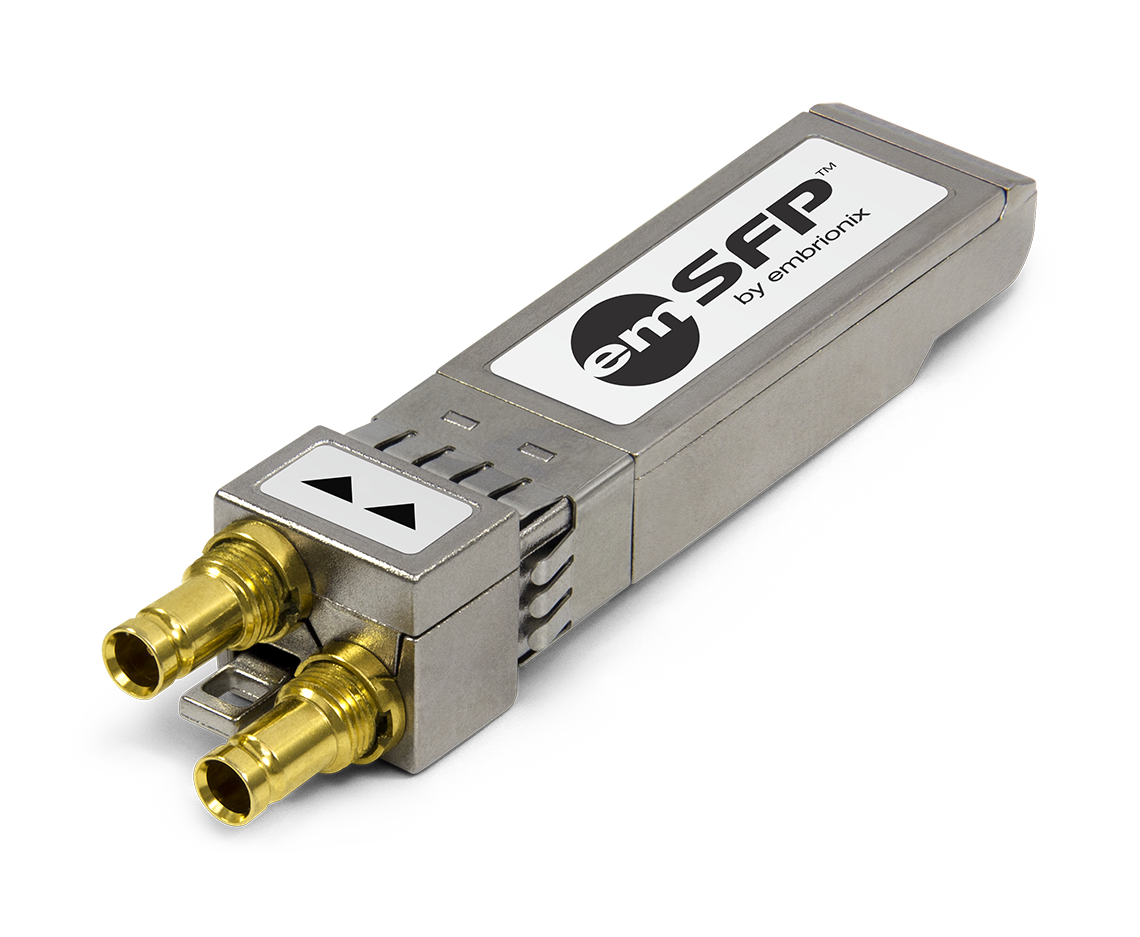

CONVERTISSEUR SFP CVBS-A-SDI (emSFP)

OBSOLETE042

Convertisseur de CVBS à SDI video SFP (emSFP), récepteur double, courte portée, non-MSA, DIN 1.0/2.3. Piece de remplacement EB30CS2R-AN2. Pas recommende pour les nouveaux designs.

Le vidéo SFP EB30CS2R-AN est un convertisseur NTSC/PAL vers SDI. Le module vidéo SFP est conçu pour convertir le signal composite (NTSC/PAL) en signal SD-SDI. Le tout sur câble coaxial 75Ω via les connecteurs DIN1.0/2.3. Ce vidéo SFP contient 2 convertisseurs indépendants, qui sont conçu pour supporter les signaux stressants.

  • Compatible avec le SMPTE 259M-C
  • Connecteurs DIN 1.0/2.3 (75Ω)
  • Supporte les formats suivants:
  • NTSC M, NTSC J, NTSC 4.43
  • PAL B/G/H/I/D, PAL M, PAL N, PAL 60
  • Décodeur : Composite (10-bit) vers SD-SDI
  • Échantillonnage 4x (54Mhz)
  • Générateur de patron
  • Contrôle par port série :
  • Analyse de voltage & Température
  • Information du module
  • Ajustement des paramètres et lecture des statuts
  • Consommation moyenne 1027mW
  • Alimentation unique : +3.3V
  • Dimension : 58.5mm x 13.4mm x 8.6mm SFP Package
  • Haute densité, 2 convertisseurs composite indépendants
  • Supporte les anciens signaux analogiques avec une cage SFP vidéo. Les convertisseurs supportent les signaux pathologiques et la regénération des signaux rend la sortie dans les spécifications SMPTE. Le module exécute le monitoring par le port série.
  • EB30HD2R-AN2
    CVBS to SDI video SFP (emSFP) converter, dual receiver, NON-MSA, HD-BNC
  • EB00CA01-03A
  • EB00CB01-24A
  • EB00MC01-001
  • em2x2

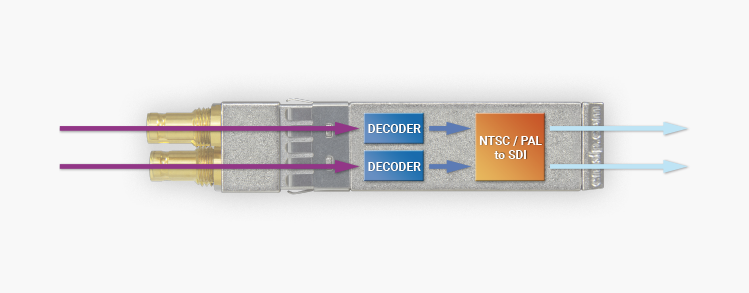

DIAGRAMME
